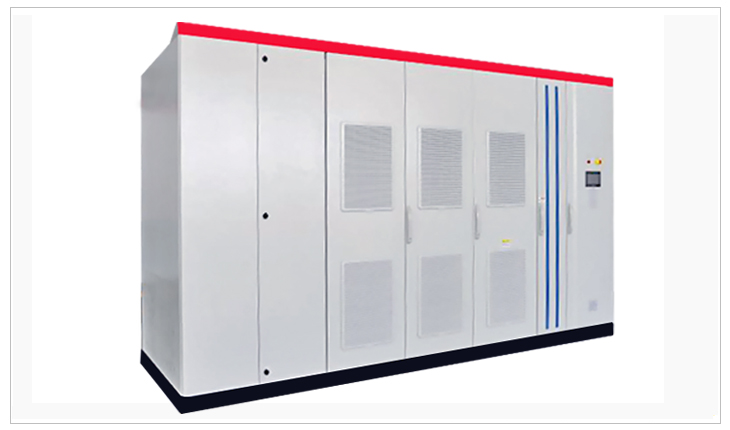

高壓SVG動態無功補償裝置

SVG系列高壓動態無功補償裝置是以IGBT為核心的無功補償系統,能夠快速連續地提供容性或感性無功功率,實現考核點恒定無功、恒定電壓和恒定功率因數等控制,保障電力系統穩定、高效地運行。在配電網中 ,將中小容量的 SVG產品安裝在某些特殊負荷 (如電弧爐、中頻爐、精煉爐)附近,可以顯著地改善負荷與公共電網連接點處的電能質量,例如提供功率因數、平衡三相電壓、抑制電壓閃變和電壓波動、治理諧波污染等。
訂購熱線:400-176-0551
立即采購

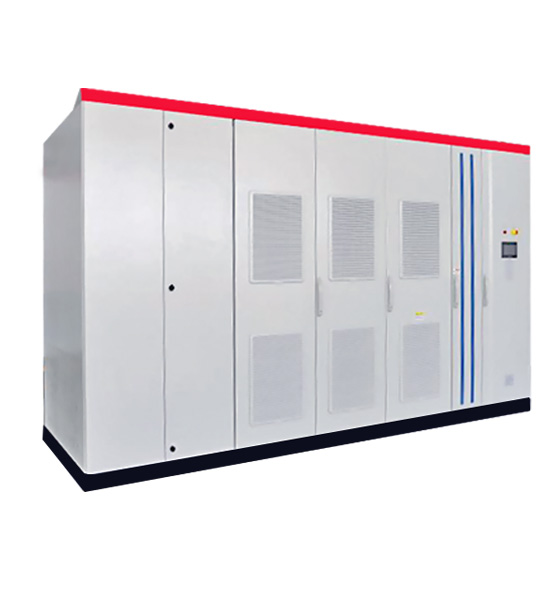

產品介紹主圖內頁2

SVG系列高壓動態無功補償裝置是以IGBT為核心的無功補償系統,屬于高壓無功補償柜系列。能夠快速連續地提供容性或感性無功功率,實現考核點恒定無功、恒定電壓和恒定功率因數等控制,保障電力系統穩定、高效地運行。在配電網中 ,將中小容量的 SVG產品安裝在某些特殊負荷 (如電弧爐、中頻爐、精煉爐)附近,可以顯著地改善負荷與公共電網連接點處的電能質量,例如提供功率因數、平衡三相電壓、抑制電壓閃變和電壓波動、治理諧波污染等。

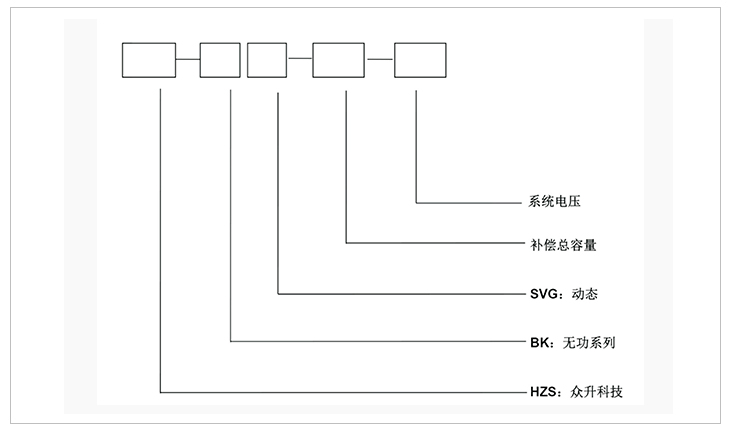

20160126115337_5474型號

產品特點

一:模塊化的電路結構
1:SVG的核心是基于IGBT器件的鏈?zhǔn)侥孀兤鳌f準侥孀兤髅肯嘤啥鄠€功率模塊輸出串聯而成,功率模塊采用N+1或N+2冗余運行結構。
2:模塊控制采用大規模FPGA芯片載波移相多電平空間矢量PWM控制策略,電路簡單,抗干擾能力強。
3:采用自勵啟動技術,使得裝置投入時沖擊電流小。
4:模塊面板共4個電氣端子、2個光纖端子,接線簡單,還設有若干狀態及故障指示燈,方便維護及檢修。
二:控制
1:采用基于三DSP及多FPGA的全數字化控制器MLCCON,高集成度,耐用性高。
2:現場可設定控制方式:系統補償或負荷補償及負荷補償諧波次數;
3:采用快速瞬時無功電流控制策略,可實現系統短路故障時的連續穩定運行。
4:采用進口PLC,實現多組固定電容器的綜合投切控制
5:控制器全封閉防塵設計,無需冷卻風扇。
三:監控與人機接口
1:本地監控功能由DSP及進口PLC共同完成,采用觸摸屏中文/英文顯示界面,比嵌入式工控機界面硬件可靠性高,更適用于工業現場電磁環境。
2:顯示面板具有功率模塊直流電壓、功率模塊故障/旁路狀態、輸出電流、負荷電流、故障顯示及故障追憶等功能,可顯示輸出電流波形。
3:具有GPRS遠程接口,通過聯網裝置,將系統運行數據、狀態量和報警信息等,利用GPRS網路發送到本公司后臺服務器,實現對現場的實時監控,已確定其安全情況和運行情況,答復提高系統運行的可靠性及可維護性。
四:參數設定功能
1:具有多種功能參數設置,方便不同負荷對象運行參數的現場配置。
2:所有功能參數項用中文提示,所有功能參數具有停電保持功能(雙份),可以整體備份或恢復。
五:不停電控制電源
1:控制電源采用多模塊并聯運行且?guī)е绷鱑PS后備,當交流控制電源停電時,由直流UPS后備提供控制電源,裝置運行不受影響。
六:電磁兼容
1:功率模塊和主控系統采用光纖連接,具有很高的通信速率和抗干擾能力,安全性好。

11 一次系統圖使用條件

一:工作環境條件

a.室外環境空氣溫度:-35℃~+45℃

b.環境空氣相對濕度:40℃時為20%~90%;

c.大氣壓力:海拔2000米及以下。

二:周圍環境要求

a.不允許有較強的振動與沖擊;

b.不允許有腐蝕和破壞絕緣的氣體、導電介質、含有危險的介質存在,不允許有嚴重的霉菌存在。

    20160126115337_5474

1:額定容量:±1Mvar-±100Mvar。
2:額定電壓:6kv、10kv、27.5kv、35kv;
3:系統頻率:50Hz;
4:過載能力:大于120%;
5:響應時間:≤5ms;
6:有功損耗:≤0.8%;
7:總諧波電流失真(THDi)≤3%;
8:控制電源:380VAC、220VAC或者220VDC;
9:無功調節方式:容性、感性自動連續平滑調節;
10:通訊接口:以太網、RS485和CAN等通訊接口、高速光纖通訊接口;通訊協議:支持MODBUS_RTU、ProfiBUS、
電力CDT91規約、IEC61850-103/104、CANOPEN協議、用戶自定義等通訊協議。
11:行方式:恒裝置無功功率模式、恒考核點無功功率模式、恒考核點功率因數模式、恒考核點電壓模式、負載補償模式、分時6點控制。
12:并聯方式:支持多機并聯組網運行、可多母線綜合補償、支持最多組C綜合補償控制;
13:防護等級:室內型滿足P40,戶外型滿足P44。
14:保護功能:輸出過電流、系統短路、系統電壓、T斷線、過溫、水冷故障,通信失敗保護功能等。

工作原理          微信圖片_20190507092454

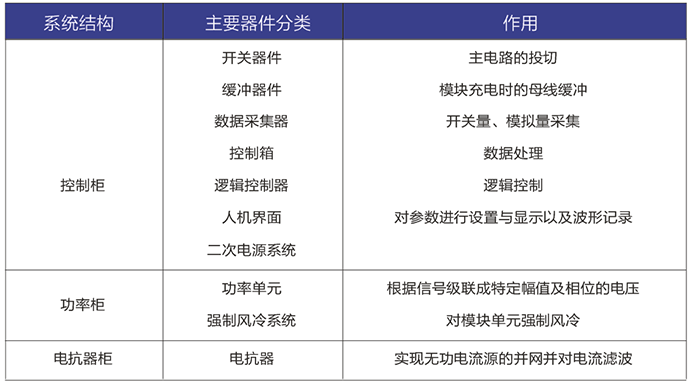

主電路采用鏈?zhǔn)酵負浣Y(jié)構,模塊化的結構設計,星型及三角形的連接方式實現不同容量下的最大性價比,既保證用戶投資的有效性,又保障了電力系統穩定、高效的運行。產品主要分為三部分:控制柜、功率柜、電抗器柜。其中功率柜實現了極大的統一性,方便了產品容量的擴展及穩定性。各電壓等級的裝置由控制柜、功率柜及電抗器柜(空芯電抗)組成。采用最新設計使得冷卻風機能夠直接安裝于柜頂,降低了安裝難度,是安裝與維護更加方便。
