當前位置：首頁 » 眾升產品中心 » 高壓無功補償裝置 » 高壓斷路器分組自動投切電容柜 » 高壓斷路器自動分組投切電容柜

prevnext

查看全部大圖

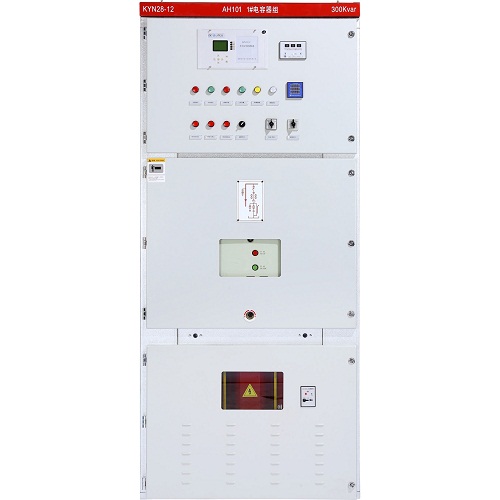

高壓斷路器自動分組投切電容柜

HZS-BKS系列高壓斷路器自動分組投切電容柜根據供電母線的電壓和無功情況，自動投切電容器組，跟蹤負荷的變化情況進項無功補償，從而提供功率因數，改善供電質量，降低電能損耗。安裝于35kv或110kv變電站內的出線母線側，或安裝于6、10kv開閉所內，也常安裝于工況企業的高壓電動機的控制柜前進行就地補償。

訂購熱線：400-176-0551

產品介紹

本裝置具備無功自動補償，自動跟蹤無功負荷的變化情況，投切電容器組，改善功率因數，提高電能質量；抑制諧波功能，可以根據現場給的諧波情況配備串聯電抗器，組成LC回路，抑制諧波；完善的電容器組保護，具備過壓保護、欠壓保護、過流保護、零序電壓保護、電容支路不平衡電壓保護。

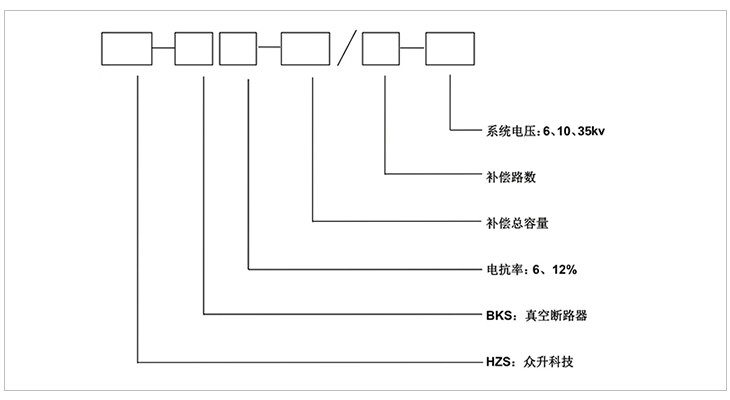

產品選型

斷路器

產品特點

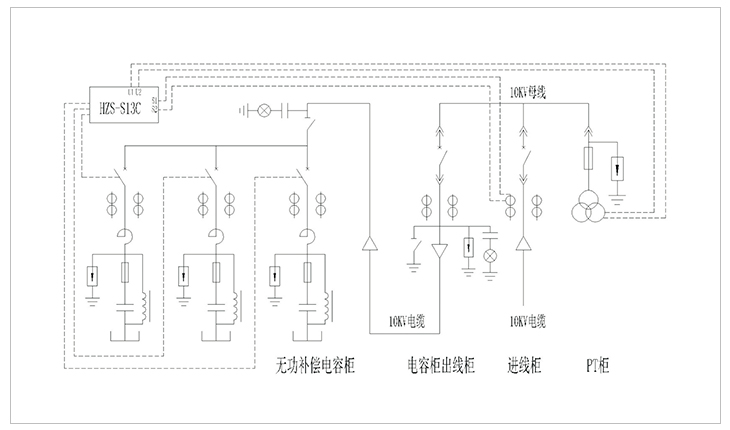

圖形1

斷路器

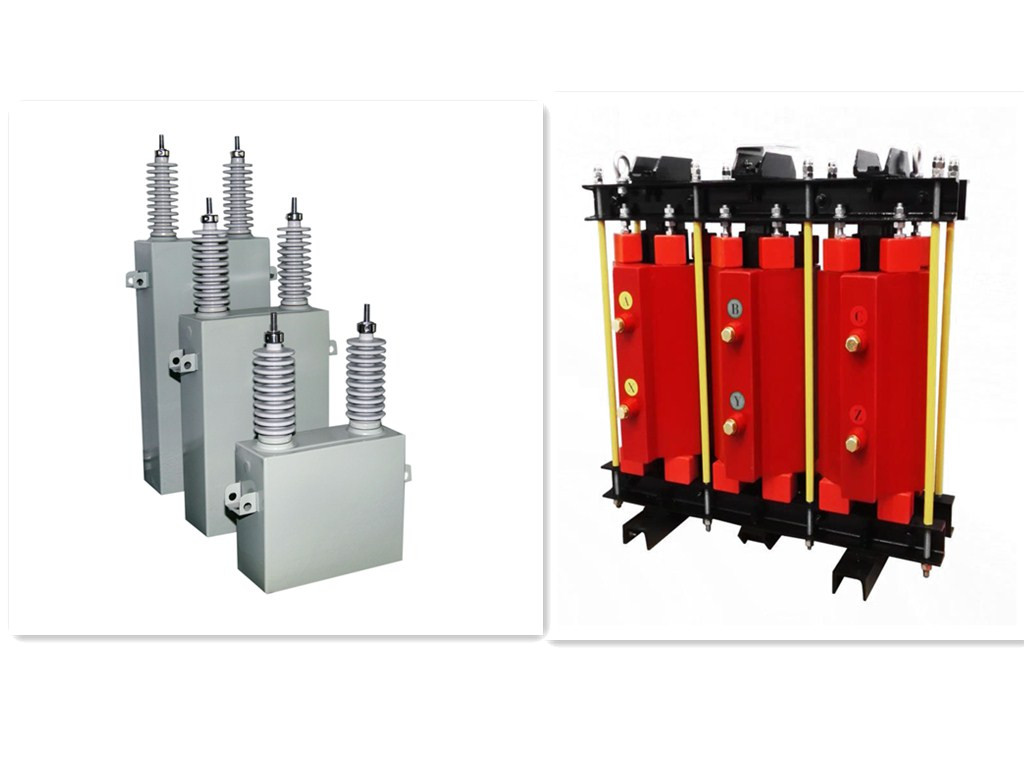

高壓斷路器投切電容柜主要由：無功補償控制器（PFC）及微機電容保護器（CXB）、電流互感器（CT）、跌落式熔斷器（FU）、避雷器（FV）、放電線圈（TV）、高壓交流真空接觸器（KM）、電抗器（L）、電容保護高壓熔斷器（根據電容器組配置）和電力電容器組（C）（根據用戶配電負荷配備）等部分組成。

工作原理

高壓斷路器投切電容柜由系統電壓互感器（PT）采集A、C相電壓信號，系統電流互感器（CT）采集B相電流信號傳送到HZS型無功補償控制器。經過控器采樣電路，得到電壓、電流的模擬信號，再經A/D轉換，得出電壓、電流等的數字量，然后通過控制器微處理器的運算，得出電壓、電流、有功、無功功率因數、諧波百分比等參數，與存貯在固定存貯器中的系統設置點（用戶可根據以上參數選擇不同的控制模式。如：根據無功+電壓、電壓、電流、功率因數等）進行比較，由系統決定什么情況下操作電容器組，并通過高壓交流真空接觸器來執行電容器組的分、合閘，從而達到自動循環投切電容器組，補償線路無功的目的，使電網上無功功率供需就地自動平衡，起到了降低線損、提高功率因數及系統的輸電能力、改善配電網供電質量等重要的作用。

產品優勢

嚴格的元器件選取----關注于品質

嚴格的元器件供應商選擇，必須具備專業的生產場地、辦公環境以及供應的產品必須具備國內專業機構的檢測證書，具備8年以上的生產年限方能入選本公司的供應商名錄。

干凈的工作環境----注重于品牌

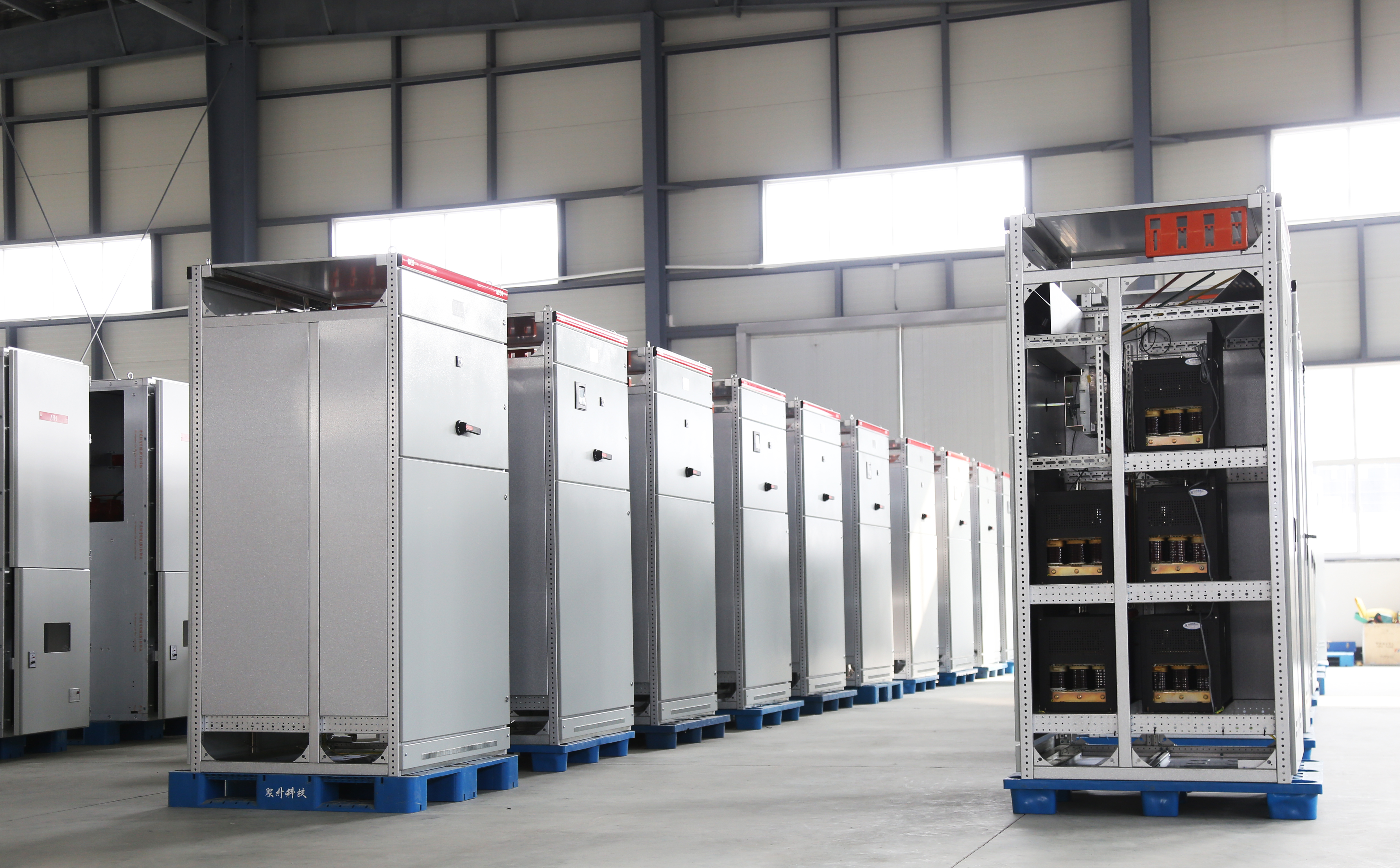

標準化的生產廠區，自動化的生產工序，采用現代化的自控自動自檢的流水生產線，無交叉，無故障；全方位的檢測設備和檢測工序，只為打造優質的產品！

數據監控----打造用電安全管家

使用數據采集監控系統，覆蓋全國的地區通訊，24小時不間斷數據采集，具備遙調、遙控、遙測、遙信等基礎功能，更能具備故障通知和補償優化，真正意義上打造安全用電、舒適用電的智能管家！

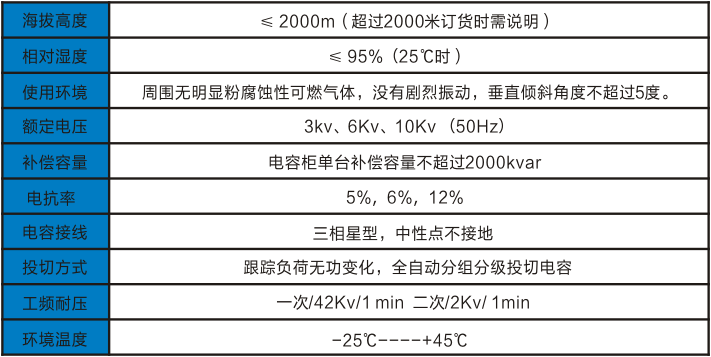

使用條件

一：工作環境條件

a．室外環境空氣溫度：-35℃～+45℃

b．環境空氣相對濕度：40℃時為20%～90%；

c．大氣壓力：海拔2000米及以下。

二：周圍環境要求

a．不允許有較強的振動與沖擊;

b.不允許有腐蝕和破壞絕緣的氣體、導電介質、含有危險的介質存在，不允許有嚴重的霉菌存在。 20190108133621_6190

裝置型號	補償容量(kvar)	分組數量	每組容量(kvar)	柜體數量	柜體尺寸 *寬深高*
HZS-BKS6-600/3-10	600	3	100+200+300	3	300015002650
HZS-BKS6-700/3-10	700	3	100+200+400	3	300015002650
HZS-BKS6-800/3-10	800	3	100+250+450	3	300015002650
HZS-BKS6-900/3-10	900	3	150+300+450	3	300015002650
HZS-BKS6-1000/3-10	1000	3	200+300+500	3	300015002650
HZS-BKS6-1100/3-10	1100	3	200+400+500	3	300015002650
HZS-BKS6-1200/3-10	1200	3	200+400+600	3	300015002650
HZS-BKS6-1300/3-10	1300	3	200+450+650	3	300015002650
HZS-BKS6-1400/3-10	1400	3	200+400+800	3	300015002650
HZS-BKS6-1500/3-10	1500	3	250+500+750	3	300015002650
HZS-BKS6-1600/3-10	1600	3	200+600+800	3	300015002650
HZS-BKS6-1700/3-10	1700	3	200+600+900	3	300015002650
HZS-BKS6-1800/3-10	1800	3	300+600+900	3	300015002650
HZS-BKS6-1900/4-10	1900	4	200+400+600+700	4	400015002650
HZS-BKS6-2000/4-10	2000	4	200+400+600+800	4	400015002650
HZS-BKS6-2100/3-10	2100	4	150+300+600+1050	4	400015002650
HZS-BKS6-2400/4-10	2400	4	200+400+800+1000	4	400015002650
HZS-BKS6-2700/4-10	2700	4	200+400+800+1300	4	400015002650
HZS-BKS6-3000/4-10	3000	4	200+400+800+1600	4	400015002650
HZS-BKS6-3600/5-10	3600	5	200+400+800+1000+1200	5	600015002650
HZS-BKS6-4200/5-10	4200	5	200+400+800+1200+1600	5	600015002650
HZS-BKS6-4800/5-10	4800	5	200+400+800+1600+1800	5	600015002650
HZS-BKS6-5400/5-10	5400	5	300+900+900+1500+1800	5	600015002650
HZS-BKS6-6000/5-10	6000	5	600+900+1500+1800+1800	5	600015002650
HZS-BKS6-6600/5-10	6600	5	900+1200+1200+1500+1800	5	600015002650
HZS-BKS6-7200/5-10	7200	5	900+1200+1500+1800+1800	5	600015002650
HZS-BKS6-7800/5-10	7800	5	1000+1200+1600+2000+2000	5	600015002650
HZS-BKS6-8400/5-10	8400	5	1000+1600+1800+2000+2000	5	600015002650
HZS-BKS6-9000/5-10	9000	5	1000+2000+2000+2000+2000	5	600015002650

訂貨須知

a）上圖補償容量和補償路數可根據客戶需求修改

b）表中容量只列出9000kvar，超出補償容量和補償路數可根據客戶需求定制

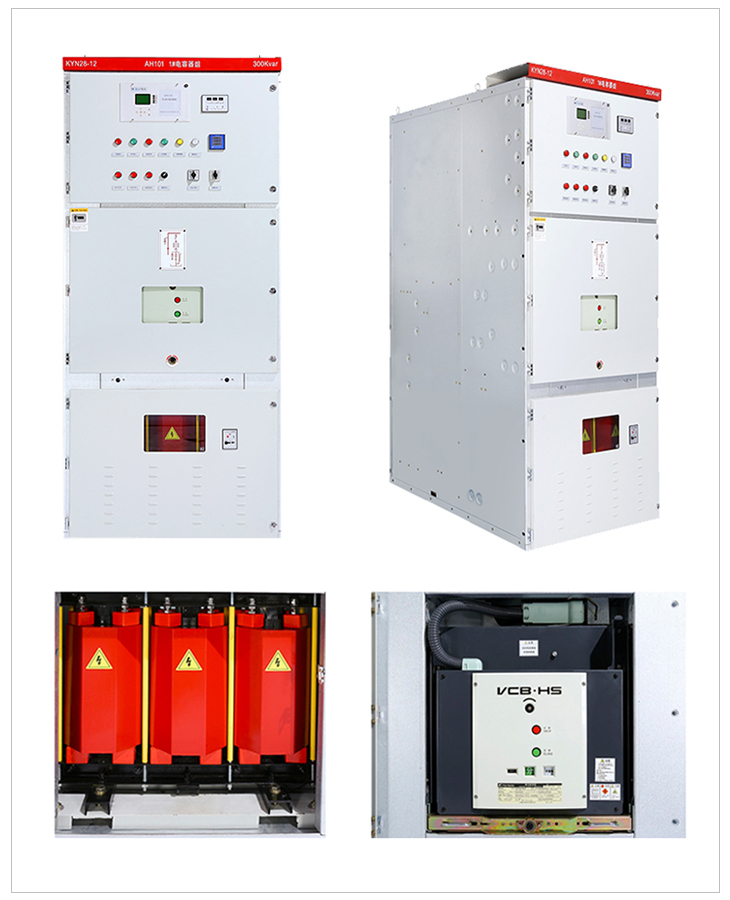

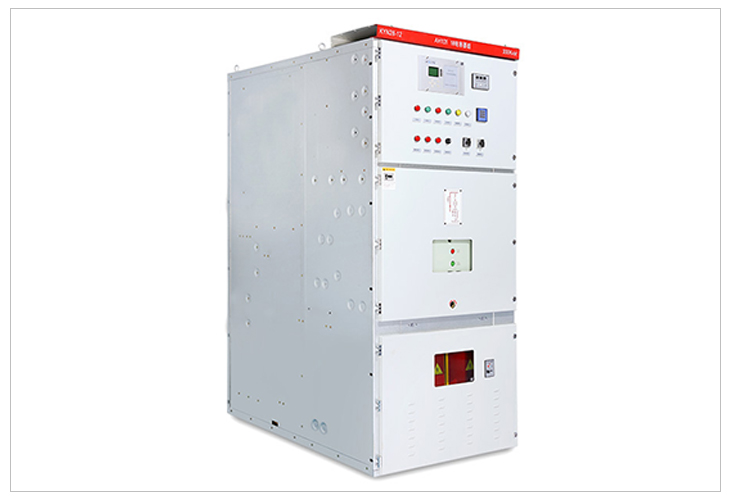

產品展示

20160126112225_2804

用料講究品質保證

與國內外知名品牌供應商形成戰略合作,成熟,穩定的原材料供應渠道,性能穩定,質量有保障。

封閉設計安全可靠

封閉式母排結構設計，模塊化組裝，安全整潔，徹底擺脫帶電體裸露、結構散亂、線束纏繞等一系列安全隱患。
熔絲保護響應快速

創造性采用熔斷器代替傳統微型斷路器，6KA（Icu）→100KA（Icu）改變的不是一個數字，而是一種安全觀念！

精確投切無涌流

精確的過零點投切技術，降低電網傳輸損耗，抑制電壓波動，解決電容器鼓肚、電抗器發熱、熔絲斷路的困擾
